네트워크 트래픽 관측 도구 (Network Traffic Monitoring Tool)

Linux server의 시스템 상태를 확인하기 위해서 많은 사람들이 많이 쓰는 응용은 아마도 top 일 거예요. 그런데 top은 CPU / Memory 사용량을 전체 시스템 뿐만 아니라 개별 process 마다 보여주는데 반해, I/O와 관련된 정보는 찾기가 쉽지 않습니다. 윈도우는 ctrl+alt+delete로 한 눈에 쉽게 보여주는데 말이죠.



그래서 이 포스트에서는 네트워크 트래픽 관측 툴들 몇 가지를 직접 사용해보고 정리해보려고 합니다.



구글에서 찾아보면 정말 많은 툴들이 존재합니다만, 각각을 깊이 다뤄본다기 보다는 간단하게 만져보고 장단점을 정리해보려고 합니다. 각 툴들의 캡처 화면과 내용을 살펴보시면서 마음에 드는 툴을 고르는데 도움이 되었으면 좋겠습니다~.



1개의 도구를 제외하고는 CLI 기반입니다. 불가피하게 GUI를 사용할 수 없는 상황이 많기 때문이죠.



환경 구성

• 단순한 구성: 1개의 NIC이 존재. iperf3이 2개의 TCP session (Tx, Rx)을 생성하고, hping3 UDP 1개의 session이 flooding, ping이 동시에 실행된다.
  • iperf3 -c $ServerIP --bidir -t 2000
  • hping3 $ServerIP -2 -k -p 1122 --flood
  • ping $ServerIP
• 복잡한 구성을 확인하기 위해서 NIC 3개가 존재할 때 테스트를 진행. 아래의 표에서 NIC 구분/출력 항목 및 한 화면 여러 NIC 항목을 통해 다중 NIC 지원 여부를 확인할 수 있고, 캡쳐는 하지 않음

OS

• NHN Cloud의 Ubuntu 22.04 instance를 생성하여 테스트

0. 종류

도구	bps	pps	NIC 구분/출력	한 화면 여러 NIC	Process 구분/출력	Address 구분/출력	Protocol 구분/출력	그래프 시각화	History	기타
1. iftop	O	X	/	/	X	O	X	O	X
2. bmon	O	O	O	O	X	X	X	O	O	tc도 구분
3. slurm	O	△	/	/	X	X	X	O	O
4. tcptrack	O	X	/	/	X	O	/	X	X
5. nethogs	O	X	O	O	O	X	O	X	X
6. ifstat	O	X	O	O	X	X	X	X	X
7. nettop	O	X	X	O	O	O	O	X	X
8. nload	O	X	O	X	X	X	X	O	O
9. netstat	X	O	O	O	X	X	X	X	X
10. dstat	O	X	X	X	X	X	X	X	O
11. iptraf	O	O	O	O	X	O	O	X	X
12. speedometer	O	X	O	O	X	X	X	O	O
13. vnstat	O	O	O	O	X	X	X	X	O	daemon
14. cbm	O	X	O	O	X	X	X	X	X
15. bandwhich	O	X	O	O	O	O	O	X	X
16. darkstat	O	X	O	O	X	O	X	O	O	daemon, GUI



bps, pps

bps: bandwidth 정보를 제공하는 경우: O

pps: packet 개수와 관련된 정보를 제공하는 경우: O (pps값이 아니라 현재까지의 누적 packet값만 제공하는 경우: △)



NIC 구분

여러개의 NIC을 모니터링 시작했을 때, 모니터링 화면에서 NIC을 구분해주는 경우: O

여러개의 NIC을 모니터링 시작했을 때, 모니터링 화면에서 NIC을 구분하지 않는 경우: X

여러개의 NIC을 모니터링 할 수 없는 경우: /



Process, Address, Protocol 구분/출력

각각의 요소를 화면 내에 통계를 수집하는 단위로서 사용한 경우: O (e.g., pid 혹은 process name별로 통계를 구분한 경우)

그렇지 않은 경우: X



그래프 시각화

막대그래프 등으로 현재 상황을 시각화 한 경우: O

그렇지 않은 경우: X



History

현재의 상황만 아니라 과거의 상황까지 정보를 그래프 혹은 텍스트로서 제공하는 경우: O

그렇지 않은 경우: X



1. iftop

메뉴얼

https://linux.die.net/man/8/iftop



설치

apt install iftop



실행

iftop -P

-P: port 번호를 화면에 출력



화면



장점

• Simple하다!
• NIC이 사용하는 트래픽 양을 주소별로 알 수 있다. (Tx / Rx 별도)
• 글자에 하얀색 배경은 화면 최상단의 bar를 통해서 어느정도 쓰는지 알 수 있다. 즉, 정보의 시각화를 제공한다.
• 우측에 2초, 10초, 40초 평균을 제공한다.



단점

• 프로토콜과 관련된 정보가 보이지 않는다.
• 프로세스와 관련된 정보도 없다. 만약 5-tuple에서 protocol만 다른 경우, 프로세스가 다를 수도 있다.
• 한 화면에 인터페이스 1개다. -i 옵션으로 지정하지 않으면 interface list에서 가장 첫 interface를 보여준다.





2. bmon

메뉴얼

https://linux.die.net/man/1/bmon



설치

apt install bmon



실행

bmon





화면



장점

• NIC별로 bps와 pps를 한 눈에 보여준다.
• 선택한 1개의 NIC에 대해서 시각화하여 그래프도 그려준다.
• tc (traffic control qdisc)와 관련된 정보까지 세세히 제공한다.

단점

• NIC 단위에 대한 정보에 집중해있어서 process 별 정보, five-tuple 별 정보 등은 얻기 힘들다.
• 8을 곱하면 되긴 하나.. bps가 Byte단위로 나온다.

3. slurm

메뉴얼

https://github.com/mattthias/slurm



설치

apt install slurm



실행

slurm -i eth0



화면



장점

• NIC 1개에 대하여 Tx, Rx의 bps와 pps를 보여준다.
• 시각화하여 그래프도 그려준다. 초록색이 Rx, 빨간색이 Tx다.
• 화면이 단순하다.

단점

• NIC 단위에 대한 정보에 집중해있어서 process 별 정보, five-tuple 별 정보 등은 얻기 힘들다.
• NIC을 1개만 선택할 수 있다.
• Received와 Transmitted 항목은 bmon을 실행한 이후의 값이 아니라, 링크가 활성화 된 이후의 값이다.



4. tcptrack

매뉴얼

https://linux.die.net/man/1/tcptrack



설치

apt install tcptrack



실행

slurm -i eth0



화면

iperf3 bandwidth를 500 Mbps로 제한한 상태.

장점

• NIC 1개에 대하여, 현재 이루어지고 있는 TCP 연결의 상태를 보여준다.
• 화면이 단순하다.

단점

• TCP만 사용 가능하다.
• NIC을 1개만 선택할 수 있다.
• 1 Gbps를 넘기면 Speed가 LUDICROUS로 표시되어 정확한 값을 알 수 없게된다. 따라서 고성능 환경에서는 사용이 어렵다. (https://github.com/bchretien/tcptrack/issues/2)
• Traffic 사용량의 history를 제공하지는 않는다.

5. Nethogs

매뉴얼

https://linux.die.net/man/8/nethogs

https://github.com/raboof/nethogs



설치

apt install nethogs



실행

nethogs -C



화면



장점

• Process별로 어떤 NIC을 통해서 traffic을 얼마나 주고받는지 보여준다.
• 화면이 단순하다.

단점

• UDP는 pid가 unknown으로 출력된다. (github을 살펴보면 꽤나 최근에도 개발이 진행중인 상태인데, 더 높은 버전에서 확인해보면 좋을 것 같다.)
• address와 관련된 정보는 찾기 힘들다.
• Bandwidth 사용량의 history를 보여주지는 않는다. 현재의 상태만을 제공한다.

6. ifstat

매뉴얼

https://linux.die.net/man/8/nethogs

https://github.com/raboof/nethogs



설치

apt install ifstat



실행

ifstat -t



화면

장점

• 정말 단순하다.

단점

• NIC별 Bandwidth를 제외하고는 정보가 별로 없다. 메뉴얼을 훑어서 더 있는지 찾아보자!



7. nettop

매뉴얼

https://github.com/Emanem/nettop



설치

apt install libncurses5-dev libpcap-dev
git clone https://github.com/Emanem/nettop.git
cd nettop
make



실행

./nettop --tcp-udp-split



화면



장점

• Process별로 Traffic 양을 보여준다.
• TCP뿐만 아니라 UDP 정보도 함께 보여준다.
• 목적지 주소도 함께 보여준다.
• 화면이 깔끔하다.

단점

• hping3은 왜 PID가 -1로 나왔을까?
• bandwidth history를 제공하지는 않는다.
• NIC이 여러개인 경우, 어느 interface로 나갔을지 한 눈에 파악하기는 어렵다.



8. nload

매뉴얼

https://linux.die.net/man/1/nload



설치

apt install nload



실행

nload



화면



장점

• NIC별로 현재 흐르는 traffic 양을 한 눈에 보기 쉽도록 보여준다.
• 시각화도 나름 되어있는 편이다.

단점

• process별, address별 정보는 제공하지 않는다.
• 여러 NIC을 동시에 모니터링하긴 하나, 한 화면에 한 NIC만 볼 수 있다.

9. Netstat

매뉴얼

https://linux.die.net/man/8/netstat



설치: 기본 제공 커맨드



실행

netstat -c -i



화면



장점

• 여러 NIC들의 Rx/Tx packet을 보여준다.

단점

• ifconfig에서 보여지는 packet 개수 관련 정보를 1초마다 출력해주는 것과 같다. 그 외의 정보가 제공되지 않는다. (사실은 bandwidth 사용량을 모니터링하기 위한 도구보다는 다른 기능으로서 유용하다.)

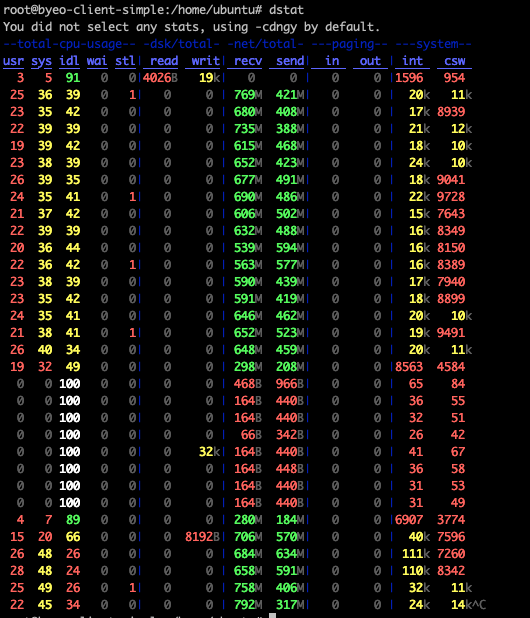

10. dstat

매뉴얼

https://linux.die.net/man/1/dstat



설치

apt install dstat



실행

nload



화면

장점

• 네트워크 상태 뿐만 아니라 disk, cpu 사용량 등 다양한 정보를 제공한다.

단점

• NIC별로, 프로세스 별로 등 확인하기 어렵다.



11. iptraf

매뉴얼

http://iptraf.seul.org/2.2/manual.html

https://man7.org/linux/man-pages/man8/iptraf.8.html



설치

apt install iptraf



실행

iptraf



화면



장점

• NIC별로 간단한 통계 (IPv4, IPv6)를 한 화면에 제공한다.
• 자세하게 보고 싶은 NIC을 선택하면 IPv4, IPv6, TCP, UDP, ICMP 등 프로토콜 별로 inbound, outbound packet, bytes 누적 통계를 알 수 있다.
• TCP 주소별로 통계도 제공한다.
• 종합적으로 다양한 기능들이 함께 포함되어있다.

단점

• history를 제공하지는 않는다.



12. speedometer

매뉴얼

https://linuxcommandlibrary.com/man/speedometer



설치

apt install speedometer



실행

speedometer -r eth0 -t eth0



화면

장점

• NIC별로 Rx, Tx의 정보를 제공한다.
• 한 화면에 여러개의 NIC을 담을 수 있다. (-r eth0 -t eth0 -r eth1 -t eth1과 같은 방식으로 여러 NIC을 한 화면에 가능)
• 깔끔한 시각화를 제공한다. 우측의 파란색과 하얀색 막대그래프는 일정 시간 평균을 의미하는 것으로 보인다.

단점

• process별, address별 확인은 어렵다.
• pps 등의 정보는 없다.

13. vnstat

매뉴얼

https://linux.die.net/man/1/vnstat



설치

apt install vnstat



실행

vnstat -l

# 아래는 여러 개의 NIC을 동시에 모니터링하고 싶은 경우
vnstat --add eth1
vnstat --add eth2



화면

interactive



5분 통계



장점

• NIC에서 tx와 rx의 통계를 보여준다.
• pps, Gbps등을 함께 보여준다.
• Daemon으로 돌아간다. 따라서 나중에 시간이나 일 단위의 통계를 확인할 일이 있는 경우에 사용하기 좋다.

단점

• process별, address별 확인은 어렵다.
• Daemon이 수집하는 데이터는 구간당 1G를 넘길 수 없다.



14. cbm

매뉴얼

https://www.unix.com/man-page/debian/1/cbm/



설치

apt install cbm



실행

cbm



화면



장점

• 심플하다.
• 수신과 송신의 bandwidth를 보여준다.

단점

• NIC단위의 정보를 보여주기에, process나 address 등의 정보가 많지는 않다.



15. Bandwhich

매뉴얼

https://github.com/imsnif/bandwhich



설치

curl -Lo bandwhich.tar.gz https://github.com/imsnif/bandwhich/releases/download/v0.22.2/bandwhich-v0.22.2-x86_64-unknown-linux-musl.tar.gz
tar -xvzf bandwhich.tar.gz



실행

./bandwhich



화면



장점

• 다양한 정보들을 한 화면에 제공해준다. Process 별 bandwidth 사용량, address별 주소 사용량, 어떤 프로토콜을 사용하는지, 그리고 어떤 NIC을 통해서 통신하는지 등을 한 눈에 보여준다.
• 수신과 송신의 bandwidth를 보여준다.

단점

• History를 제공하지 않는다.
• NIC별 통계는 없다.





16. darkstat (GUI)

매뉴얼

https://unix4lyfe.org/darkstat/



설치

apt install darkstat



실행

vi /etc/darkstat/init.cfg
# 위 파일에서 START_DARKSTAT=yes로 변경

systemctl restart darkstat



화면

기본 포트는 667이다. 따라서 darkstat이 구동중인 서버의 ip:667로 접속하여 확인한다.



장점

• Web 기반의 GUI로 깔끔하게 정보를 파악할 수 있다.
• 긴 History를 제공한다.
• NIC 여러개를 설정하여 동시에 정보를 취득할 수 있다.

단점

• Process와 관련된 정보는 없다.



GUI 기반의 Network Bandwidth Monitoring tool도 다양하게 존재할텐데, 우선 CLI 기반만 정리하였습니다. GUI 기반은 우선 한 가지만 예제로 살펴보았고, 다음에 기회가 되면 GUI 기반도 별도로 정리해볼 예정입니다.
